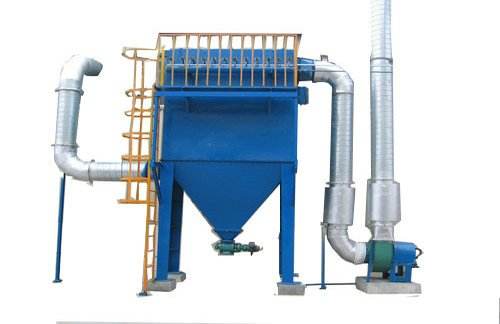

脉冲滤袋式除尘器是一种高能效、环保的粉尘废气处理除尘装置，其结构主要由以下几个部分组成：

一、箱体结构

脉冲滤袋式除尘器通常由上箱体、中箱体（过滤室）、下箱体（灰斗）等几大部分组成。

1、上箱体：

● 主要包括脉冲喷吹装置、顶部检修门和洁净空气出口。

● 脉冲喷吹装置由喷吹管和喷嘴组成，用于向滤袋内喷射压缩空气以清除灰尘。

● 顶部检修门的设计便于维护和检修。

● 洁净空气出口则用于排出经过滤袋过滤后的清洁空气。

2、中箱体（过滤室）：

● 中箱体是除尘器的核心部分之一，包括花板和滤料组件。

● 花板用于支撑滤袋，并提供了一个安装和拆卸滤袋的平台。

● 滤料组件是过滤含尘气体的关键部分，可以有效地阻止灰尘颗粒进入清洁空气中。

3、下箱体（灰斗）：

● 下箱体也称为灰斗，是除尘器的另一核心部分。

● 它包括含尘气体进口和含尘气体导流装置，用于引导含尘气体进入灰斗并流向滤袋。

● 灰斗还设有卸灰系统，包括卸料灰斗、卸料阀和储灰桶等部分，用于收集和处理从滤袋上清除的灰尘。

二、喷吹系统

1、喷吹系统是脉冲滤袋式除尘器的关键部分，主要包括脉冲控制仪、脉冲阀、气包、脉冲喷管、二联件调压阀、油水分离器等部分。

● 脉冲控制仪：是整个喷吹系统的核心，用于控制脉冲阀的开启和关闭。

● 脉冲阀：用于控制压缩空气的流向和流量。

● 气包：是一个储存压缩空气的容器，为喷吹提供稳定的气源。

● 脉冲喷管：用于将压缩空气引导到滤袋内，实现滤袋的清灰。

● 二联件调压阀和油水分离器：用于调节和控制压缩空气的压力和纯度，确保喷吹效果。

三、电气部分

1、电气部分是脉冲滤袋式除尘器的控制系统，主要包括电控柜、电器组件和离心风机等部分。

● 电控柜：是整个控制系统的核心，用于控制除尘器的运行和监控运行状态。

● 电器组件：用于执行各种控制指令。

● 离心风机：用于产生气流以驱动含尘气体通过滤袋，实现除尘过程。

四、其他辅助部分

除了上述主要部分外，脉冲滤袋式除尘器还可能配备其他辅助部分，如支柱、楼梯、栏杆等，用于支撑和固定除尘器，以及方便设备的维护和检修。

脉冲滤袋式除尘器通过其精 密的结构设计和高能效的喷吹系统，实现了对粉尘废气的高能效处理，具有处理风量大、除尘效率高、运行稳定可靠等优点，广泛应用于各种工业领域。
